退火炉 铝合金固溶炉 排蜡炉说明书  ZDHX4-18-700

1

深圳市中达电炉厂产品使用说明书

ZDHX4 系列

深圳市中达电炉厂

深圳市龙岗区龙东社区南通道利好工业园七栋 服务热线 ： 13798409483

电     话 ：0755-81700696       传 真 ：0755-81700525

网址：www.zhongdadl.com   邮箱：2500513641@qq.com

深圳市中达电炉厂产品使用说明书

2

目录

一 、ZDHX4 型号规格-------------------------------------

二 、 结构简介--------------------------------------------

三 、设备安装接线-----------------------------------------

四 、设备启动与停止操作---------------------------------

五 、温控表介绍--------------------------------------------

六 、温控表升温曲线的设置（程序编制）-----------------

七 、举例由升温曲线图来编排程序-------------------------

八 、ZDHX4   电炉维护-------------------------------------

九 、 常见故障-----------------------------------------------

十 、 电路图--------------------------------------------------

谢谢购买中达电炉ZDHX4   系列电炉。为防止误操作对电炉 的损伤，请在使用前仔细阅读电炉使用说明书。

深圳市中达电炉厂产品使用说明书

3

一 、ZDHX4 规格型号

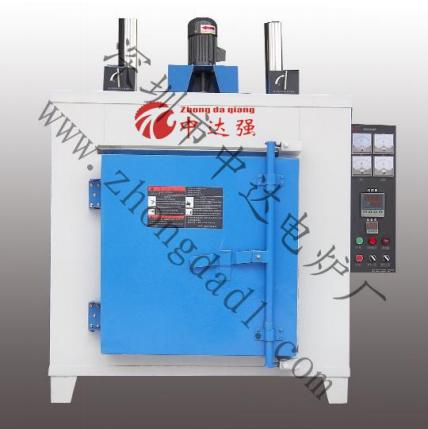

1 、ZDHX4 系 列（最 高使用温度： 依标牌为准全 不锈钢 炉膛   材料 ）（两面布发 热丝 左 、右 ，全 不锈钢炉膛材料 ，配不锈钢离心式   运风风轮于炉腔顶部，四面循环上、下带左、右大风量强制运风方式，配进气、 排气口阀门，可调节空气流量，使炉内温度更加均匀）

30 段编程 PID 智能数显温度控制仪，全新数码显示、智能控制技术， 可减少视读和人为操作误差，大大提高工作效率、双排数字显示，按键设定， 超温报警、功能有 PID 自整定、 自动恒温、 自动计时、可设制程序升温和降 温，温度到后定时报警断电、超温断电、电机过载保护等功能，使温度更加精 准，其它电器均采用正规厂家生产电器控制。控制电箱上装有工作指示灯，可 显示电炉的工作情况和故障。

深圳市中达电炉厂产品使用说明书

4

三、设备安装接线

1、打开包装箱，检查设备是否完好，根据装箱单检查附件是否完整。

2、设备放置地点应选择空气流通、无震动、无易燃，易爆气体或高粉尘的场所。

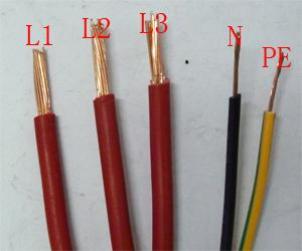

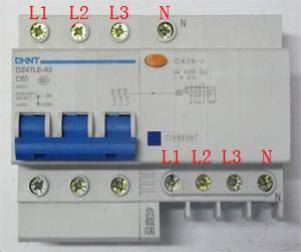

3、请使用与所采购设备相匹配的工作电源电压，加装与炉体工作电流相匹配的空气 开关(详见“ZDHX4规格型号 ”中的额定电压和客户自配空气开关栏) ，可靠连

接接地保护线，切勿将高电压引入，以免引起仪表和控制线路的损坏。不用时请 关闭电源。

深圳市中达电炉厂产品使用说明书

5

4、安装完毕应通电试机。

四、设备启动与停止操作

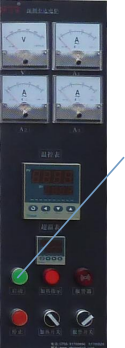

开机顺序如图示：                    关机顺序如图示：

6

深圳市中达电炉厂产品使用说明书

1、开机顺序：先按下启动开关；2、温控表显示（输入温度曲线，参照温控表说明书）3、 打开加热开关后，加热指示灯亮，电炉开始加热。（如果打开加热开关，加热指示灯不亮， 表示电炉后面的防爆门弹开了，用力关上即可）

2、关机顺序：先关闭加热开关；2、再按下停止开关（程序运行结束后，或是中途要停机，

先关加热开关，停止加热）3、如果电炉长期停止不用，务必关掉电控箱内的总电源。

五、温控表的介绍

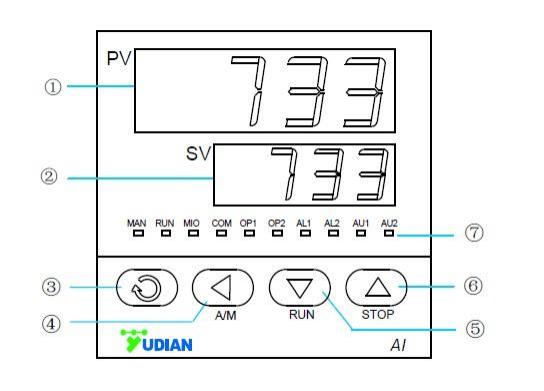

1 ：面板说明

① 上显示窗， 显示测量值PV、参数名称等 （炉内实际温度）

② 下显示窗， 显示给定值SV、报警代号、参数值等 （温度设定值）

③ 设置键， 用于进入参数设置状态，确认参数修改等

④ 数据移位（兼定点控制操作）

7

深圳市中达电炉厂产品使用说明书

⑤ 数据减少键（兼运行操作）

⑥ 数据增加键（兼停止操作）

⑦ 功能指示灯，RUN 灯亮表示处于程序运行状态； 仪表上电后进入基本显示状态，此时 仪表上、下显示窗分别显示测量值（PV）和给定值（SV）， 显示窗还可交替显示字符表示 状态。

六、温控表升温曲线的设置（程序编制）

1，按“S ”键进入程序编排，程序编排采用温度-时间-温度的格式（意思是：从当前设定温

度，经过该段设置的时间到达下一温度。

2 ，此时 PV 窗口显示的是需要设置的参数，SV 窗口显示的是该参数的设定值。参数的意思为：

“SP ”为温度，“ t ”为时间，“SP 几 ”为第几段温度，“ t 几 ”为第几段时间。

3 ，按“ ”键依次设定每段温度和时间，结束时“ t   ”设为“ -121   ”。

4 ，举例：

设定从室温 30℃经过 20 分钟升温到200℃ , 然后保温 60 分钟，接着 30 分钟升温到400℃ , 保温 60 分钟，然后自动结束：

wll第 2 段：SP2=I200l t2= 60    第 3 段：SP3= 200      t3= 30    第 4 段：SP4= 400      t4= 60    第 5 段：SP5= 400    t5=-121

阴影部分为一完整温度段：温度---时间---温度。

5,设定好后按“ S ”键加“ 。 ”键回到基本窗口，然后按“ ”键3秒，此时“   run ” 指示灯亮，开始运行程序。这时打开电炉加热开关，电炉正常加热运行。停止加热按“ ” 键3秒， 此时   SV   窗口闪动   stop   。注 ：电炉未正式运行的时候， 一定要关闭加热开关。

8

9

七，举例由升温曲线图来编排程序

下图是一个升温曲线图。

温度℃

500℃

300℃

200℃

0℃

30          45           15    10    30        20                 120                           时间 min

根据升温曲线，编排程序参数表：

八、ZDHX4 的保养和注意事项

10

1 ．本机器第一次使用时可能会有一点异味或白烟产生，那是因为新产品的关系，电炉

烘烤一段时间后会自动消失，不影响本机性能。

2 ．电炉第一次使用或长期停用后再使用时，必须进行烘炉：250 度烘 4 个小时，400   度 4 个小时。烘炉完成后自然冷却到 100 度以下方可打开炉门。

3．电炉运行状态下，必须挂注意高温的标示牌，请不要随意触摸电炉，以免被高温烫 伤或触电。

4．请不要在 300℃以上打开电炉的炉门，以免电炉的损坏，如要在高温度打开炉门，

请在订购时与厂家联系。

5．请保持电炉的炉膛清洁，以免影响您的产品。

热风循环系统的保养和使用注意事项

发热元件的保养和使用注意事项

1、电阻丝加热元件可以在空气和惰性气体中长时间使用而不能在CL2 ，SO2等气体

长时间使用。

2、每一个月必须检查电炉外部连接电线是否有松脱和接触不良的情况，如有请立即处理，

11

以免损坏发热元件。

3、电炉使用时，炉温不得超过额定温度，以免损坏加热元件和炉膛。禁止向炉内灌注

各种可易燃易爆物体及溶解的金属。 排烟管使用注意事项

防爆门的保养和使用注意事项

12

九、常见故障

13

十、电路图

14
